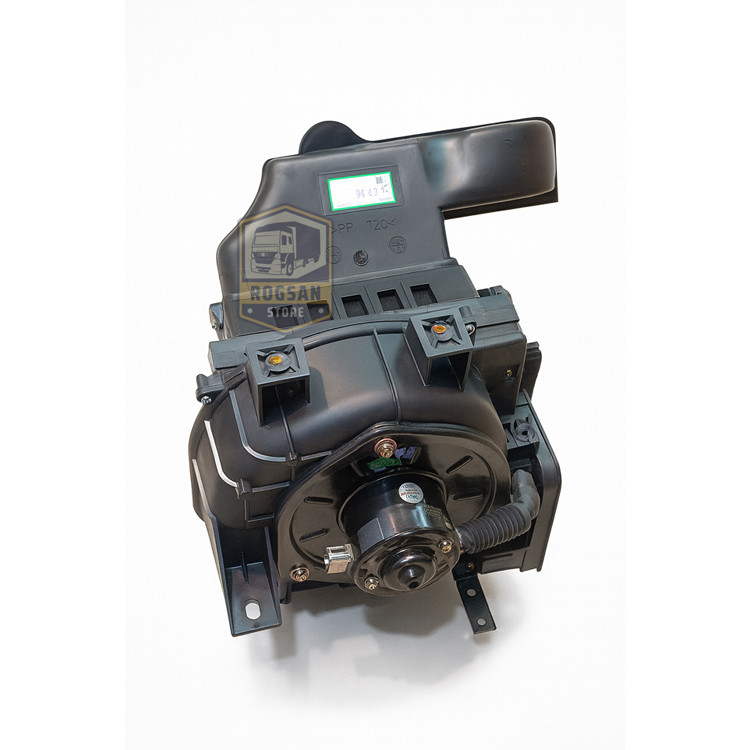

فن بخاری با پوسته کامیونت الوند

تعریف و کاربرد

• «فن بخاری» در سیستم گرمایشی داخل کابین، وظیفهٔ دمیدن هوا از داخل رادیاتور بخاری به داخل کابین را دارد.

• «پوسته بخاری» یا «پوسته فن بخاری» ساختار خارجی‌ای است که فن بخاری، کانال‌های ورود و خروج هوا، جعبه‌های کنترل و مسیر هوا را درون خود جای می‌دهد.

• در کامیونت الوند، بخاری کامل شامل پوسته، رادیاتور بخاری، موتور فن، سیستم کنترل دریچه و سیم‌کشی مرتبط است. بخش فن بخاری با پوسته یکی از اجزاء مهم این مجموعه است.

• وقتی موتور دمای آب را بالا می‌برد، آب داغ وارد رادیاتور بخاری می‌شود. فن بخاری هوا را از روی رادیاتور عبور می‌دهد، حرارت آن را گرفته و آن را وارد کابین می‌کند برای گرمایش.

---

اجزاء و مشخصه‌های فنی

یک فن بخاری با پوسته معمولاً شامل اجزاء زیر است:

1. موتور فن (الکتروموتور کوچک)
   تأمین نیروی گردشی برای پره‌های فن
   در قطعات بخاری الوند، موتوری برای «دریچه بخاری» نیز وجود دارد.

2. پره‌های فن / بلیدها
   طراحی تعداد پره، شکل و زاویه آن‌ها روی عملکرد جریان هوا تأثیر دارد.

3. پوسته یا محفظهٔ فن بخاری
   بدنه‌ای که فن را در بر می‌گیرد و مسیر هوای ورودی و خروجی را هدایت می‌کند. این پوسته باید از جنس مقاوم به حرارت و فرسایش باشد.

4. رادیاتور بخاری (Core Heater)
   بخش انتقال حرارت بین آب داغ موتور و هوا؛ فن هوا را از بین تیغه‌های رادیاتور عبور می‌دهد تا گرما گرفته شود.

5. کانال‌ها و کانکتورها (کانال ورودی هوا، کانال خروجی هوا به داخل کابین)
   شامل مجاری داخلی، دریچه‌هایی که باز و بسته می‌شوند، و مسیرهایی که هوا را به قسمت‌های مختلف کابین هدایت می‌کنند.

6. سیستم کنترل و کلید / رله بخاری
   شامل سوئیچ فن بخاری، مقاومت کنترل سرعت، ترموستات یا سنسور دما، رله برق. در قطعات بخاری الوند نیز «رله بخاری الوند» عرضه شده است.

7. سیم‌کشی و اتصالات برقی
   کابل تأمین برق موتور فن، اتصالات کنترل، فیوز محافظ، کلید روی داشبورد.

---

نکات طراحی و کیفیت

برای اینکه فن بخاری با پوسته عملکرد مطلوبی داشته باشد، باید به نکات زیر توجه شود:

• گشتاور موتور کافی برای غلبه بر مقاومت عبور هوا

• تعادل و ترازبندی پره‌ها تا لرزش و صدای زیاد ایجاد نشود

• جریان هوای مناسب — پوسته باید طراحی شود تا کمترین ریزش هوا یا نشتی داشته باشد

• مقاومت در برابر دما و لرزش — چون در محیط موتور و نزدیک قسمت‌های حرارتی قرار دارد

• طراحی مناسب کانال‌ها و دریچه‌ها تا امکان تنظیم جریان هوا به سمت شیشه جلو، پا یا کابین فراهم شود

• طول عمر بالا و نگهداری آسان — امکان دسترسی به موتور فن، پره‌ها و تعویض قطعات باید در طراحی لحاظ شود
